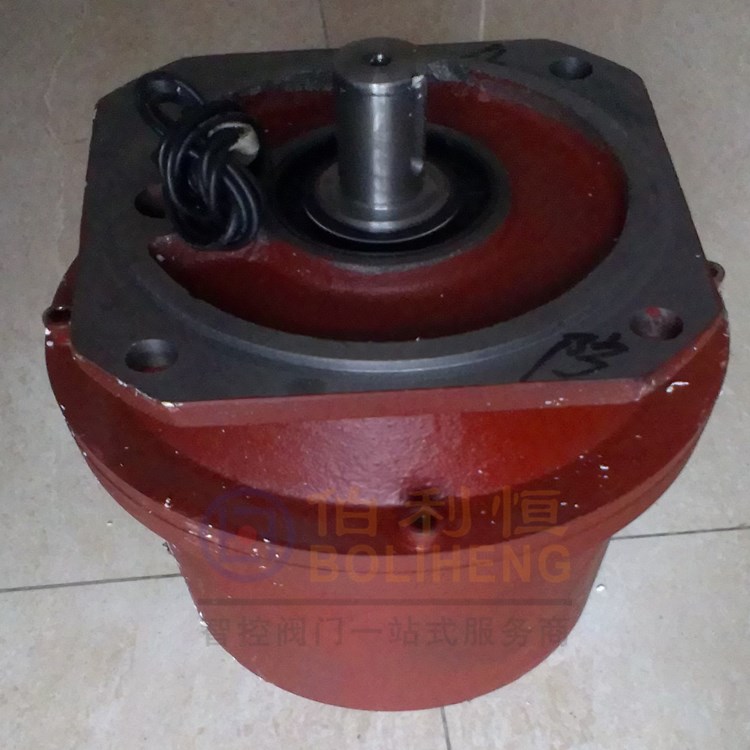

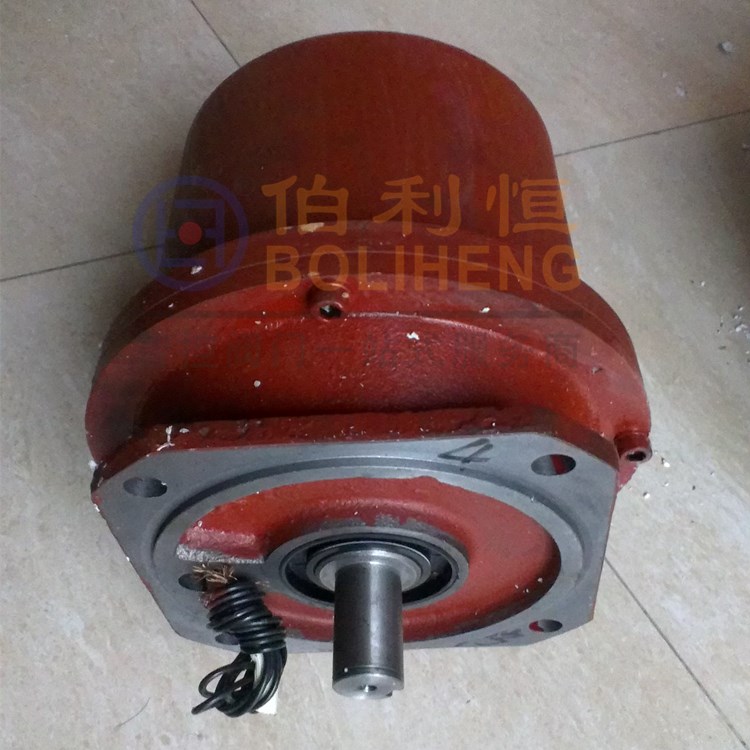

电机YBDF-322-4,YBDF-212-4,阀门电动装置
阀门专用电机性能：
① 阀门电机转矩符合阀门的启闭转矩特性。一般阀门开启和关闭到位短时间内所需的转矩值高, 而在中间 运行状态时所需转矩值仅为开启或关闭大扭矩值的1/ 3 , 故阀门专用电机的特点是启动力矩高, 过载 能力强。阀门专用电机的大转矩与额定转矩值之比大于3 倍, 启动力矩与额定力矩值之比也大3 倍。
② 阀门专用电机设计时转子形状细长。因而高速转动的电机在阀门关闭时给阀门密封附加的惯性载荷 小, 既可保证阀门密封面可靠, 又不会使阀门密封面损坏。 ③ 由于阀门的操作是断续性的短时工作制, 因而阀门专用电机的工作时间按标准规定为 10min , 有的 国外产品时间为15min。
④ 阀门专用电机端面出线, 无接线盒, 无风扇, 自冷却式, 防护性能高。一般制式IP55 、 IP65 , 别达 IP68 为潜水型电机。 阀门专用电机故障分析 防护等级低： 电装配套的阀门专用电机为全封闭鼠笼式结构,短时断续工作制(10 min) 自冷却式。按GB 4942. 1 - 85 要求,低防护等级IP45 ,高防护等级IP68 。阀门使用工况和环境等不同,要求的防护等级也不同。防护等级低将造成电机内腔受潮或有粉尘等异物侵入,电机绝缘阻值下降引起损坏。 包装、运输及保管不当： 阀门电装包装应有防雨、防潮、防尘措施,包装应牢固可靠。运输过程中应有防雨措施,产品到现场后应存放在通风、干燥处,不得露天存放。禁止在阴雨天气调试或检修,调试完毕后要拧紧全部紧固件,以保证所有电气部分密封严密可靠。 阀门电装选型与行程位置调整控制不当: 阀门电装有两个重要参数。
